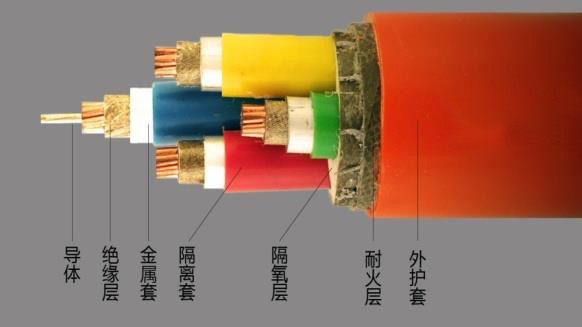

電線電纜廠家在生產(chǎn)中常用的絕緣料有聚乙烯、交聯(lián)聚乙烯、聚氯乙烯、聚丙烯、聚烯烴、氟塑料、尼龍等。
聚乙烯是目前電線電纜廠家應(yīng)用最廣、用量最大的絕緣料，從表中數(shù)據(jù)看出，聚乙烯的介子損耗小，電阻率高、擊穿場(chǎng)強(qiáng)高，耐候性、工藝性好，是目前最好的電絕緣材料。但由于其工作溫度低，所以主要用作通信電纜的絕緣。中密度和高密度聚乙烯的強(qiáng)度和硬度較高，其透水率低，多用作電纜護(hù)套。但是，聚乙烯有最大的缺點(diǎn)，即容易燃燒，且黑煙濃烈，因此它的應(yīng)用給環(huán)境帶來了許多隱患。
交聯(lián)聚乙烯是利用低密度聚乙烯加入交聯(lián)劑而形成的一種優(yōu)良的熱固型絕緣材料。它在繼承聚乙烯諸多優(yōu)良性能的基礎(chǔ)上，提高了力學(xué)性能，耐候性和允許工作溫度，從而成了目前電線電纜廠家在生產(chǎn)中使用的最好的絕緣材料。
由于加入交聯(lián)劑不同，所以形成了不同的交聯(lián)工藝。目前用得最多的化學(xué)交聯(lián)、溫水交聯(lián)、和輻照交聯(lián)三種。化學(xué)交聯(lián)主要用于中高壓電纜（如10KV及以上）、溫水交聯(lián)和輻照交聯(lián)主要用于低壓電纜（1kV及以下）。
交聯(lián)聚乙烯的絕緣性能與其純凈度有密切的關(guān)系。35KV以上的高壓及超高壓電纜的絕緣須采用超凈交聯(lián)聚乙烯，不僅要求原材料的純度高，而且要求交聯(lián)工藝裝備及環(huán)境的清潔度高，工藝穩(wěn)定可靠。
應(yīng)特別指出的是，聚乙烯和交聯(lián)聚乙烯的絕緣性能有一“怪癖”，即適于做交流電絕緣，而不宜作直流電絕緣，尤其是直流高壓會(huì)降低其絕緣壽命。因此，直流電纜絕緣多采用橡膠絕緣或油紙絕緣。再者，聚乙烯和交聯(lián)聚乙烯絕緣有“恐水癥”，其擊穿往往與水的存在有關(guān)，即在高電壓下形成“水樹枝”，導(dǎo)致絕緣破壞。因此，聚乙烯和交聯(lián)聚乙烯作高壓及超高壓電纜的絕緣時(shí)，在其加工、儲(chǔ)運(yùn)及絕緣擠制過程中特別“忌水”，而且電纜絕緣屏蔽外應(yīng)有阻水結(jié)構(gòu)，如金屬護(hù)套。
與聚乙烯、聚氯乙烯及紙絕緣相比較，交聯(lián)聚乙烯絕緣一個(gè)最大優(yōu)點(diǎn)就是工作溫度提高了 20℃，從而提高了安全性和降低了投入成本。例如，當(dāng)線路流量相同時(shí)（如300A），聚乙烯或聚氯乙烯絕緣電纜（如YV型或VV型）銅導(dǎo)體截面積需要120mm2，而交聯(lián)聚乙烯絕緣導(dǎo)體截面積只需要70mm2就足夠了?？梢娊宦?lián)聚乙烯絕緣電纜的優(yōu)點(diǎn)是多么的顯著。
聚氯乙烯具有良好的物理力學(xué)性能和優(yōu)異的工藝性能，是20世紀(jì)用量最多的絕緣料，也是廠家生產(chǎn)低壓電線電纜的主要絕緣材料和護(hù)套材料。
但進(jìn)入21世紀(jì)，聚氯乙烯在電纜市場(chǎng)中將逐漸萎縮甚至淡出。其原因有兩個(gè)方面。一方面是人們的安全意識(shí)提高了，希望采用無鹵材料，于是許多無鹵材料應(yīng)運(yùn)而生，毫無疑問它將成為21世紀(jì)電纜界的新寵而擠占市場(chǎng)。
另一方面是因聚氯乙烯有五個(gè)弱點(diǎn)：
一是密度大，約為交聯(lián)聚乙烯的1.5倍，且絕緣成本高；
二是工作溫度低；
三是介質(zhì)損耗高，比交聯(lián)聚乙烯高一百多倍；
四是耐寒性差（-15度就變脆）；
五是燃燒時(shí)有毒氣（HCL）放出。
近年來開發(fā)的交聯(lián)聚氯乙烯力學(xué)性能、電熱性能、絕緣電阻大幅度提高，一些小截面電纜利用輻照工藝進(jìn)入市場(chǎng)，在設(shè)備裝置用電線、高壓引接線、汽車電線及建筑布線方面有所應(yīng)用，但其有鹵的缺點(diǎn)是無法改變的。
氟塑料因工作溫度高，介質(zhì)小，又有絕緣性、耐候性、耐酸堿性、耐油性、阻燃性好等諸多優(yōu)點(diǎn)，在廠家生產(chǎn)中應(yīng)用日益廣泛。其中尤以聚全氟乙丙烯因工藝性好而備受歡迎。但其價(jià)格昂貴，用戶只得三思而行。
低煙無鹵聚烯烴是20世紀(jì)未發(fā)展起來的新型電纜護(hù)套材料，他最大的優(yōu)點(diǎn)就是具有阻燃性，且燃燒時(shí)煙霧小、無毒氣，在重要的公共建筑中得到日益廣泛應(yīng)用。
